Etameur manuel

PANTO

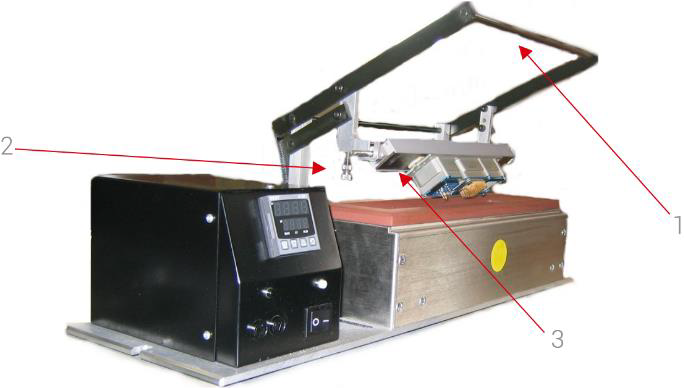

Ce pantographe se monte très facilement sur le bain d’étain BE300X50 (ou BE300X90) et peut être utilisé comme le poste de dédorage. Une pression manuelle sur le levier (1) permet de faire descendre la barrette porte composants (3) à une profondeur déterminée par une butée (2) préalablement réglée. Le pantographe accueille les mêmes barrettes que le robot, mais n’a pas bien sûr les réglages de temps de plongées et de vitesses d’entrées et de sorties du bain ce qui peut entraîne des pontages entre les pattes des composants, ce n’est pas conséquent car ils seront éliminés lors du passage à l’étamage avec le robot.
